Малошумящие усилители (МШУ, LNA). Часть 2.

Оценить эту запись
03.09.2019 в 16:30 (94 Показов)
APT4-04000800-0710-D4


1. Усилитель amplitech без входных и выходных фильтров мультиоктавный 4-8 ГГц. https://www.amplitechinc.com/product-details/apt4-04000800-0710-d4

Питать можно напряжением 11-15 Вольт. Потребляет от 120 до 150 ма, требует небольшого радиатора, без радиатора нагревается градусов до 55-60.

Коэфф. усиления в рабочем диапазоне (нормализован). 4-6 ГГц


Коэфф. усиления в широком диапазоне (нормализован). 0.04-6 ГГц




Шумовая полка системы с МШУ.


Шумовая полка измерительного приёмника.

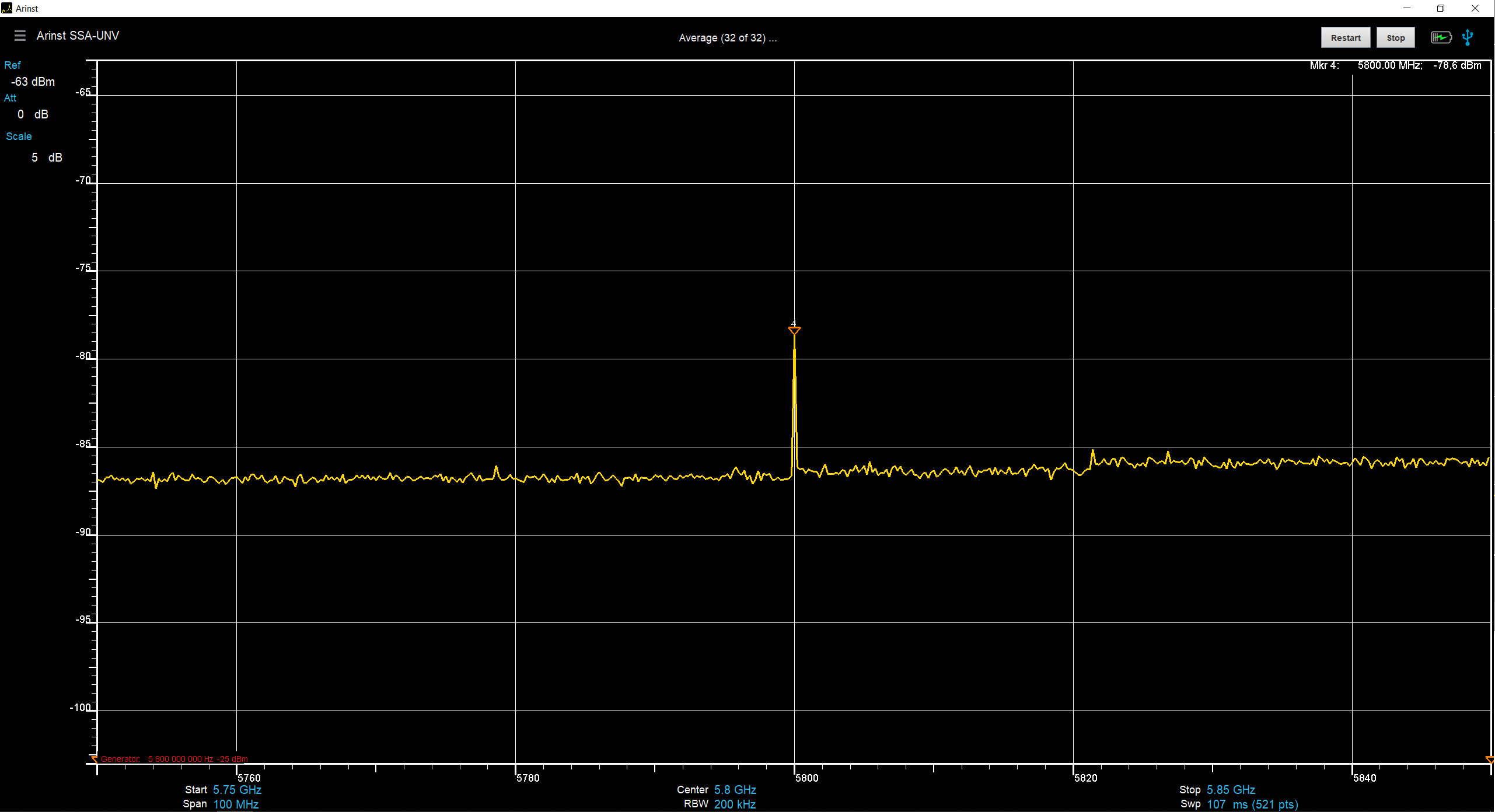

Примеры усиления слабых сигналов.
Для примера была выбрана частота 5800 МГц, с уровнем сигнала -114 дБ (под уровнем шумовой полки измерительного приёмника).

Т. е. при уровне сигнала -114 дБ на частоте 5.8Г усиление составило 36 дБ, а соотношение сигнал шум ~9дБ.

Важное замечание по этому МШУ

Так как усилитель имеет очень большой КУ (~40dB) и при этом мультиоктавный (он ещё захватывает и 2.5Г), то на входе просто обязательно ставить полосовой фильтр для требуемого диапазона. Рядом работающий пульт на 2,4Г (500 mW) уже наводит весьма значительные помехи в диапазоне 5,8Г, это гармоники и суб гармоники их сумма, разность возникающая на входном каскаде МШУ, а при мощности пульта 2-3Вт все становится совсем плохо.

Обновлено 03.09.2019 в 19:33 [ARG:5 UNDEFINED]

Метки: lna, мшу
